GO NEW ÚSTÍ NAD ORLICÍ

verze 0.1

Přihlášení:

Informace o projektu, nebo celkově o GO NEW ...

DATOVÉ VRSTVY
  • odvodňovaná plocha
  • kategorizované plochy
  • stoková síť
  • kanalizační okrsky
  • katastr nemovitostí
DÉŠŤ

(mm) (minut)

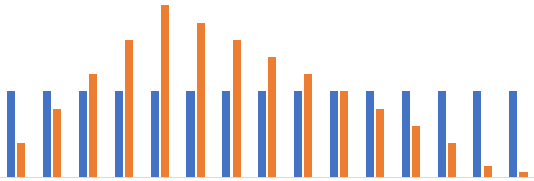

Hyetogram:

Pro vlastní průběh nahrajte textový soubor z počítače:

Uložené serie:




Faktor změny klimatu:

(srážka mm)

POČÁTEČNÍ ZTRÁTY a CN

Změna odtokových parametrů:

obnovit původní

Vyberte z dříve uložených:

TVORBA SCÉNÁŘE

Z uloženého:

Volba deště

Nastavení počátečních ztrát

Objekty retence

pro zachycení srážky mm

objem m3

   celé povodí

Odpojování ploch

Kreslení a úpravy polygonů vypnete klávesou ESC...


Načíst kombinaci odpojení:

Uložit definici odpojení:

ANALÝZA a EXPORT

Výběrem scénářů přidáváte data do grafu. Porovnávat průtoky na uzlech lze pouze u scénářů s nahranými daty z MIKE URBAN.

Prostorový a atributový filtr

Kategorie (vše vybrat/odebrat ): --->







Prostorově omezit --->
Mějte na paměti, tvoříte-li scénář...

v mapě    seznamem parcel

vypnout kreslení a výběry
kreslením ohraničujících polygonů
kanalizačními okrsky
povodím nad uzlem
parcelami
Vícenásobný výběr s klávesou shift...

RESET

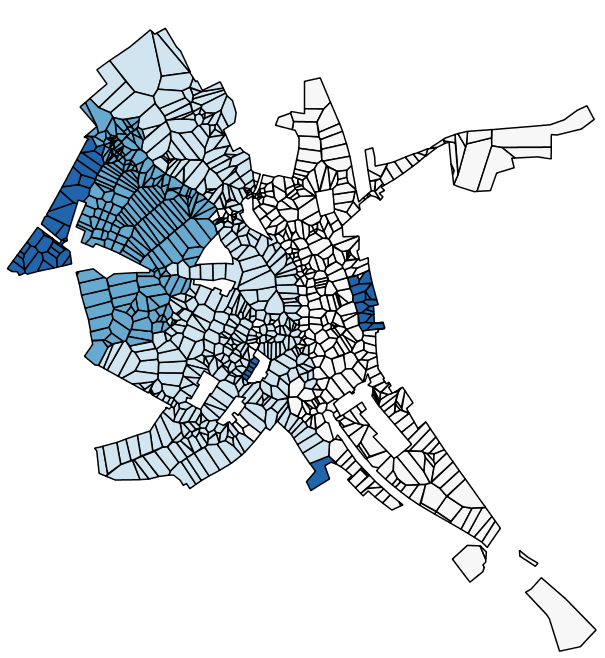

Analýzy ploch a odtoků

výměry ploch     srážková událost    roční bilance

Celková výměra

Výměra kategorizovaných ploch intravilánu

Jednotky   ha    m2

odfiltrovaných ploch z

Plochy dle:



Výměra regulovaných ploch intravilánu

Výměra rozvojových ploch a extravilánu


Déšť:

     rf

Celkový povrchový odtok natékající do stok

Odtok z kategorizovaných ploch intravilánu

Počítáno dle vlastností dvanácti druhů povrchů.

Odtok dle: a



Odtok z regulovaných ploch intravilánu

Odtok z rozvojových ploch a extravilánu

Uvedeny jsou pouze plochy, které mají přiřazený vtokový uzel a zapnutý export do MU.


Roční úhrn srážek: (mm)      rf

Celkový povrchový odtok natékající do stok

Odtok z kategorizovaných ploch intravilánu

Bilance počítána dle odtokových součinitelů pro tři z charakteru odvozené třídy: A=0.9, B=0.4, C=0.05

Odtok dle:



Odtok z regulovaných ploch intravilánu

Odtok z rozvojových ploch a extravilánu

Uvedeny jsou pouze plochy, které mají přiřazený vtokový uzel a zapnutý export do MU.


Dlouhodobé bilance

Počítáno dle jednotlivých dešťů (interval od předchozí srážky > 12 hodin). Před každou srážkovou událostí aktualizovány hodnoty smáčení, infiltrace a retence. Na základě hodinového výparu se obnovuje retenční schopnost. Je-li součet předchozího smáčení, infiltrace a retence a výparu hodinově sčítaného od předchozí srážky menší než předchozí srážka, veškerá voda odtéká. V případě částečného obnovení retenční schopnosti je nastaveno na původní hodnotu smáčení. Po plném obnovení retenční schopnosti je na původní hodnotu nastavena i infiltrace.

Statistiky pro dané území:


Odtok pro filtrovanou plochu za rok:

Zatížení stokové sítě

Déšť: (mm) (minut)      rf

V případě volby typu GO NEW jsou v grafech nasčítány hodnoty vycházející z aktuálního prostorového a atributového filtru. Data z MIKE URBAN můžete zobrazit i taková, která vůbec nesouvisí s aktuálním scénářem a filtry!!!

Vyberte z uložených importů:

Výběr rozsahu grafu / podélného profilu:

Na stoce:

Dílčí trasa: horní uzel s klávesou shift, spodní se zmáčknutým ctrl

Mezi uzly: (horní) (spodní)

Následuje graf vybrané trasy v rámci stokové sítě.

Typ grafu:       pod terén:




Dle norem _______
Generování reportu

Po dokončení výpočtů si můžete stáhnout report pro aktuální scénář a dotčené vlastníky odfiltrovaných ploch. Uvažuje se nezměněná verze aktuálního scénáře. Neuvažují se vlastníci ploch odebraných prostorovým omezením a filtrem kategorií.

Import z MU / Export z GO NEW

GO NEW -> ZIP

Export z aktuálně viditelného (filtrovaného, editovaného) stavu. Uvažuje se konstantní intenzita srážky a postupné zaplňování retenční kapacity ploch dle materiálu. Hodnota průtoku (odtoku z vybraných ploch okrsku) je uvažována pro sekundy minuty následující po uvedeném časovém údaji ...

Déšť: (mm)      rf

Počátek vlastní simulace:

následují časové intervaly ve formátu D:hh:mm:ss

Celkový čas trvání simulace:

Trvání vlastní srážky:

Počátek vlastní srážky: (od začátku simulace)

Komentář k exportu:

uzly můžete vybrat kliknutím do mapy (pouze vtokové)

(vše/nic )

SPUSTIT SWMM


Sledované exporty / importy


MU -> GO NEW

Importuje hodnoty Hmax, Qmax, Qf, Flow - Accumulated

Vyberte htm soubor z počítače:

Povrchový odtok

parametry povodí

šířka
sklon
imperv
ds_imperv
ds_perv
CN křivka
k1
k2
k3
k4
k5
k6

Celková plocha: ha

Intravilán

  1. vymezit (ne)odvodňovanou plochu


  2. upravit uzly pro vytváření kanalizačních okrsků


  3. (Znovu)
    vytvořit kanalizační okrsky

    Načíst dříve uložené:


  4. upravit vymezené okrsky
    5. ULOŽENÍ KLÁVESOU F2!
    Editujte jen zvýrazněné prvky a nevytvářejte překryvy ani díry.

  5. aplikovat na existující kategorizaci
    • dočasně(pro toto sezení)
    • trvale(i pro další přihlášení)


Kreslení a úpravy polygonů vypnete klávesou ESC...

Rozvojové plochy

  • vymezit či upravit rozvojovou plochu


  • upravit atributy rozvojové plochy

    • Plochu vyberete kliknutím do mapy. Po změně atributu se tento automaticky uloží po 1,5 s od editace. Geometrie až po kliknutí mimo plochu!

    plocha
    označení/název
    export do MU
    odtokový součinitel 0-1
    regulovaný odtok l.s-1.ha-1
    akumulační kapacita m3
    uzel

    u k l á d á m . . .


  • podoba výsledného hydrogramu [l/s v minutě]


Extravilány

  • vymezit či upravit extravilánovou plochu


  • upravit atributy extravilánové plochy

    • Plochu vyberete kliknutím do mapy. Po změně atributu se tento automaticky uloží po 1,5 s od editace. Geometrie až po kliknutí mimo plochu!

    plocha
    označení/název
    export do MU
    odtokový součinitel 0-1
    zpoždění min
    uzel

    Pokud existuje regulace na vstupu do stokové sítě:
    regulace na vpusti l/s
    akumulace m3

    Pokud je vtok neregulovaný:
    doba odtoku min

    u k l á d á m . . .


  • podoba výsledného hydrogramu [l/s v minutě]


Porovnání scénářů

Výběrem scénářů přidáváte data do grafu. Porovnávat průtoky na uzlech lze pouze u scénářů s nahranými daty z MIKE URBAN.

Nastavení

--->

Barevná symbologie dle:

Vizualizace stok:

Výchozí INP soubor:

Změna odtokových parametrů: --->

obnovit původní

Změna kalibračních koeficientů:

nový RKpůvodně
0.2
0.3
0.45
0.6 (ostatní)


horizont:

Stoku:

Úsek stoky: muid prvku vrstvy links typu 26l1

Okrsek uzlu: muid prvku vrstvy manholes typu 139a

Informace z klasifikace povrchů


Informace z katastru nemovitostí


Informace o nejbližší stoce
